Service Mesh

Service Mesh 的中文译为 “服务网格” ，是一个用于处理服务 和服务之间通信的基础设施层，它负责为构建复杂的云原生应用 传递可靠的网络请求，并为服务通信实现了微服务所需的基本组 件功能，例如服务发现、负载均衡、监控、流量管理、访问控制 等。在实践中，服务网格通常实现为一组和应用程序部署在一起 的轻量级的网络代理，但对应用程序来说是透明的。

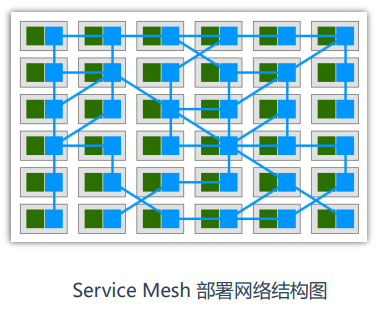

右图，绿色方块为应用服务，蓝色方块为 Sidecar Proxy，应用 服务之间通过 Sidecar Proxy 进行通信，整个服务通信形成图中 的蓝色网络连线，图中所有蓝色部分就形成一个网络，这个就是 服务网格名字的由来。

Service Mesh特点

Service Mesh有以下特点：

  • 治理能力独立（Sidecar）

  • 应用程序无感知

  • 服务通信的基础设施层

  • 解耦应用程序的重试/超时、监控、追踪和服务发现

Istio概述

Isito是Service Mesh的产品化落地，是目前最受欢迎的服务网格，功能丰富、成熟度高。

Linkerd是世界上第一个服务网格类的产品。

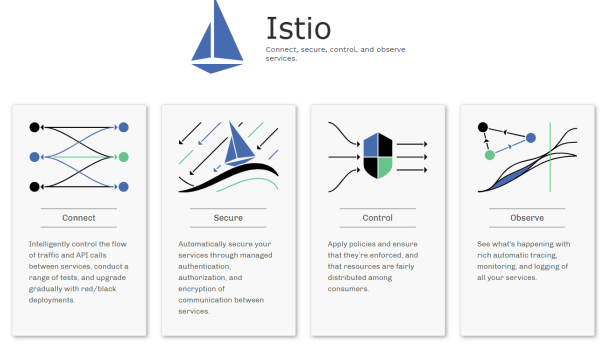

  • 连接（Connect）

  • 流量管理

  • 负载均衡

  • 灰度发布

  • 安全（Secure）

  • 认证 - 鉴权

  • 控制（Control）

  • 限流

  • ACL

  • 观察（Observe）

  • 监控

  • 调用链

Istio版本变化

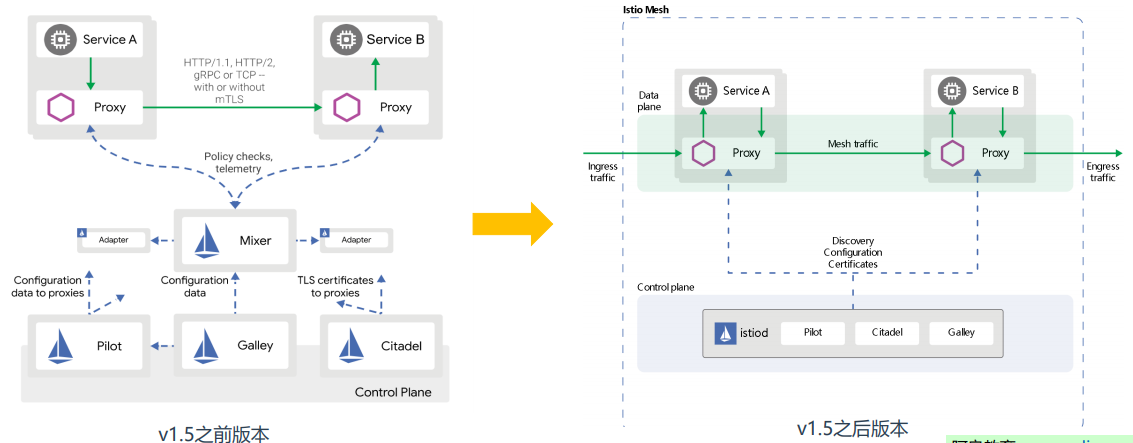

在Istio1.5版本发生了一个重大变革，彻底推翻原有控制平面的架构，将有原有多个组件整合为单体结构 “istiod”，同时废弃了Mixer 组件，如果你正在使用之前版本，必须了解这些变化。

Istio架构与组件

Istio服务网格在逻辑上分为数据平面和控制平面。

  • 控制平面：使用全新的部署模式：istiod，这个组件负责处理Sidecar注入、证书分发、配置管理等功能，替 代 原有组件，降低复杂度，提高易用性。

Pilot：策略配置组件，为Proxy提供服务发现、智能路由、错误处理等。

Citadel：安全组件，提供证书生成下发、加密通信、访问控制。

Galley：配置管理、验证、分发。

  • 数据平面：由一组Proxy组成，这些Proxy负责所有微服务网络通信，实现高效转发和策略。使用envoy实现， envoy是一个基于C++实现的L4/L7 Proxy转发器，是Istio在数据平面唯一的组件。

Istio基本概念

Istio 有 4 个配置资源，落地所有流量管理需求：

  • VirtualService（虚拟服务）：实现服务请求路由规则的功能。

  • DestinationRule（目标规则）：实现目标服务的负载均衡、服务发现、故障处理和故障注入的功能。

  • Gateway（网关）：让服务网格内的服务，可以被全世界看到。

  • ServiceEntry（服务入口） ：允许管理网格外的服务的流量。

部署Istio

官方文档：https://preliminary.istio.io/latest/zh/docs/setup/getting-started

curl -L https://istio.io/downloadIstio | sh -
tar zxvf istio-1.8.2-linux.tar.gz
cd istio-1.8.2
mv bin/istioctl /usr/bin
istioctl profile list
istioctl install
或者istioctl install --set profile=default -y
#查看具体的profile开启了哪些组件可用如下命令
istioctl profile dump [default|demo|minimal|remote|empty|preview]
kubectl get pods -n istio-system
kubectl get svc -n istio-system

#卸载：
istioctl manifest generate | kubectl delete -f -

Sidercar注入

部署httpbin Web示例：

cd istio-1.8.2/samples/httpbin

手动注入

kubectl apply -f <(istioctl kube-inject -f httpbin-nodeport.yaml)
或者
istioctl kube-inject -f httpbin-nodeport.yaml |kubectl apply -f -

自动注入（给命名空间打指定标签，启用自动注入）

kubectl label namespace default istio-injection=enabled
kubectl get ns --show-labels
kubectl apply -f httpbin-gateway.yaml

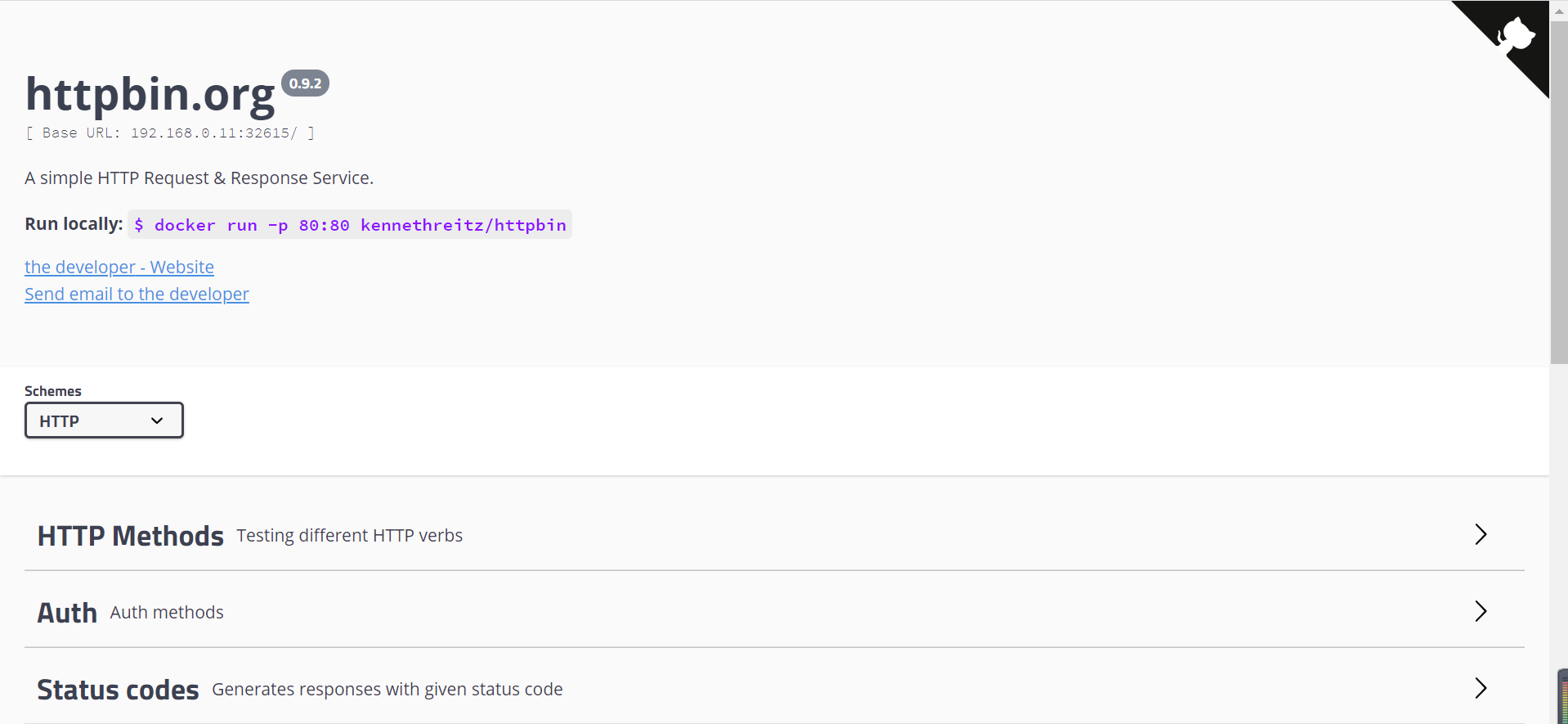

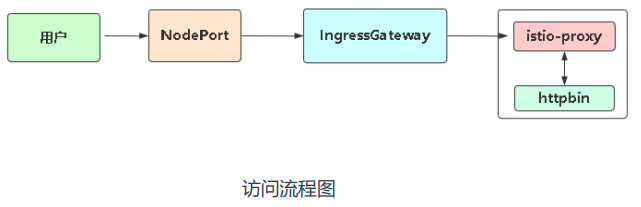

IngressGateway NodePort访问地址：http://192.168.0.11:32615/

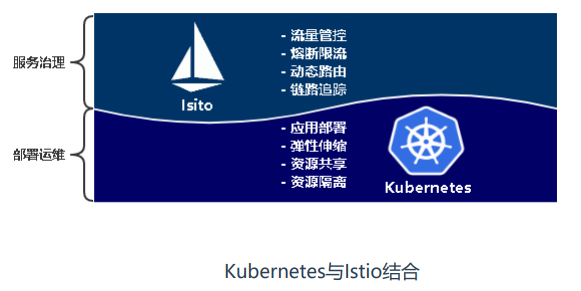

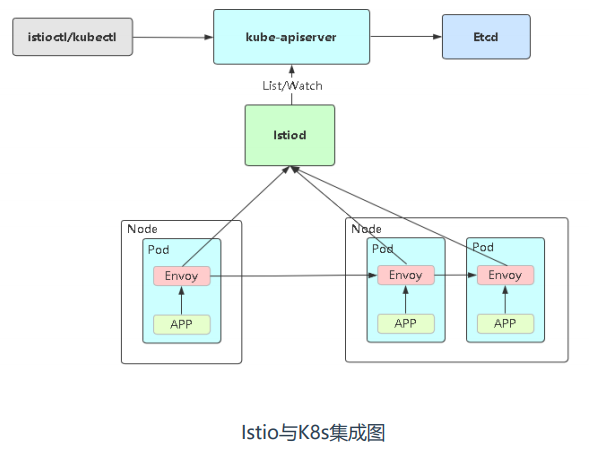

Istio与K8s集成流程

服务网关：Gateway

Gateway为网格内服务提供负载均衡器，提供以下功能：

  • L4-L7的负载均衡

  • 对外的mTLS

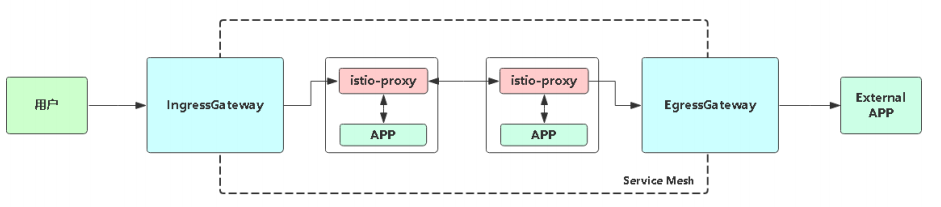

Gateway根据流入流出方向分为：

  • IngressGateway：接收外部访问，并将流量转发到网格内的服务。

  • EgressGateway：网格内服务访问外部应用。

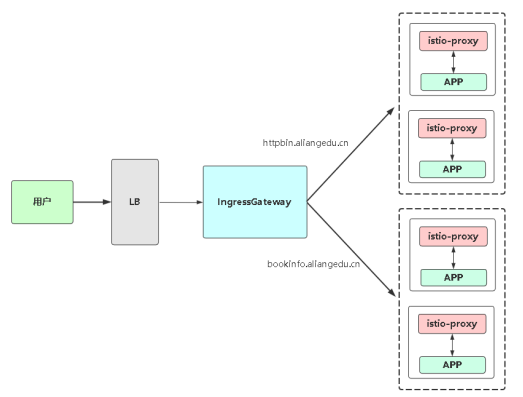

在实际部署中，K8s集群一般部署在内网，为了将暴露到互联 网，会在前面加一层负载均衡器，用于流量入口，将用户访问 的域名传递给IngressGateway，IngressGateway再转发到不 同应用。
