Kubernetes 弹性伸缩

弹性伸缩概述

从传统意义上，弹性伸缩主要解决的问题是容量规划与实际负载的矛盾。

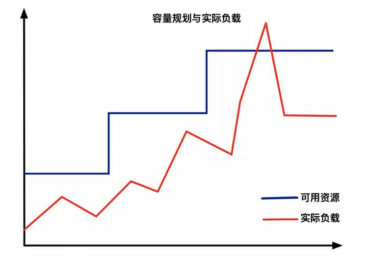

蓝色水位线表示集群资源容量随着负载的增加不断扩容，红色曲线表示集群资源实际负载变化。

弹性伸缩就是要解决当实际负载增大，而集群资源容量没来得及反应的问题。

Kubernetes弹性伸缩布局

在Kubernetes平台中，资源分为两个维度：

• Node级别：K8s将多台服务器抽象一个集群资源池，每个Node提供这些资源

• Pod级别：Pod是K8s最小部署单元，运行实际的应用程序，使用request和limit为Pod配额

因此，K8s实现弹性伸缩也是这两个级别，当Node资源充裕情况下，Pod可任意弹性，当不足情况下需要弹性增加节 点来扩容资源池。

针对Pod负载：当Pod资源不足时，使用HPA（Horizontal Pod Autoscaler）自动增加Pod副本数量

针对Node负载：当集群资源池不足时，使用CA（Cluster Autoscaler）自动增加Node

Node自动扩容/缩容

Node弹性伸缩有两种方案：

• Cluster Autoscaler：是一个自动调整Kubernetes集群大小的组件，需要与公有云一起使用，例如AWS、Azure、Aliyun

项目地址： https://github.com/kubernetes/autoscaler

• 自研发：根据Node监控指标或者Pod调度状态判断是否增加Node，需要一定开发成本

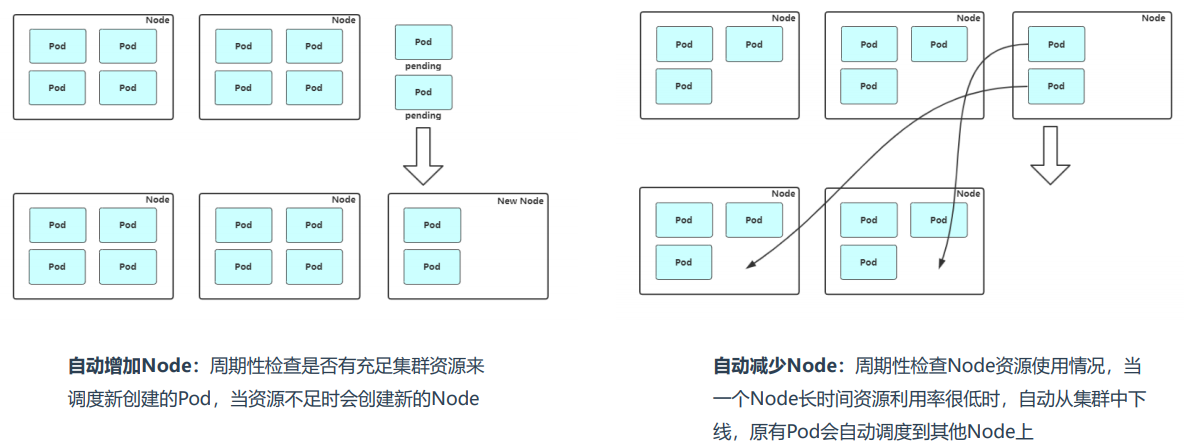

Node自动扩容/缩容：实现思路

Node自动扩容/缩容： Cluster Autoscaler

Cluster Autoscaler支持的云提供商：

• 阿里云：https://github.com/kubernetes/autoscaler/blob/master/cluster-autoscaler/cloudprovider/alicloud/README.md

• AWS：https://github.com/kubernetes/autoscaler/blob/master/cluster-autoscaler/cloudprovider/aws/README.md

• Azure：https://github.com/kubernetes/autoscaler/blob/master/cluster-autoscaler/cloudprovider/azure/README.md

• GCE：https://kubernetes.io/docs/concepts/cluster-administration/cluster-management/

• GKE：https://cloud.google.com/container-engine/docs/cluster-autoscaler

Node自动扩容/缩容： 自研发

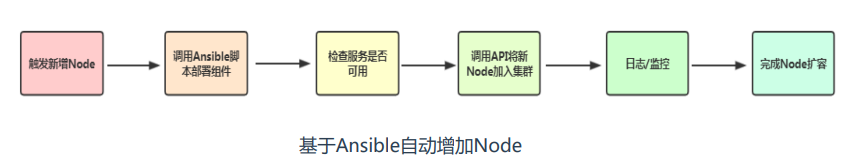

当集群资源不足时，触发新增Node大概思路：

1. 申请一台服务器

2. 调用Ansible脚本部署Node组件并自动加入集群

3. 检查服务是否可用，加入监控

4. 完成Node扩容，接收新Pod

自动增加Node：https://gitee.com/lucky_liuzhe/ansible-install-k8s-v1.20

自动减少Node：

如果你想从Kubernetes集群中删除节点，正确流程如下：

1、获取节点列表

kubectl get node

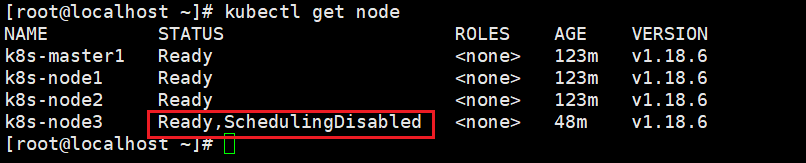

2、设置不可调度

kubectl cordon k8s-node3

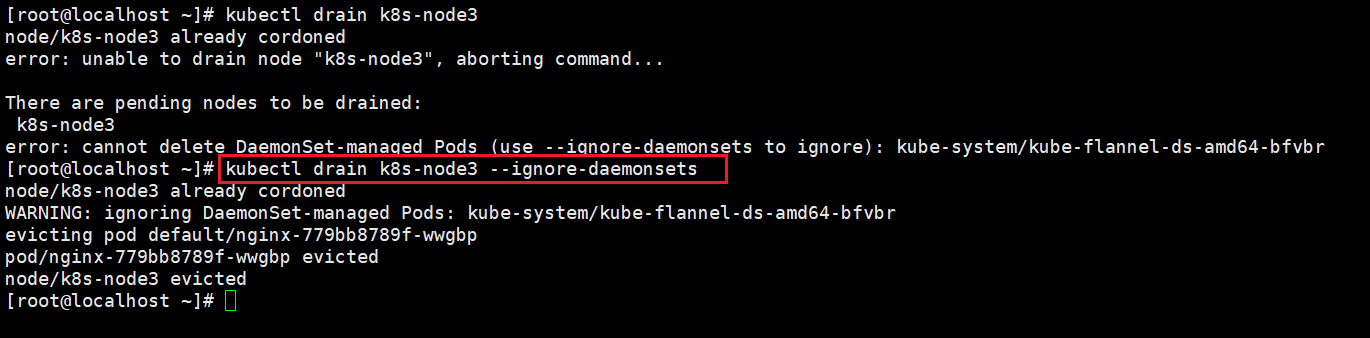

3、驱逐节点上的Pod

kubectl drain k8s-node3 --ignore-daemonsets

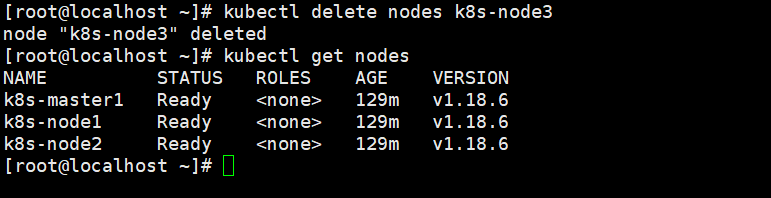

4、移除节点

kubectl delete nodes k8s-node3

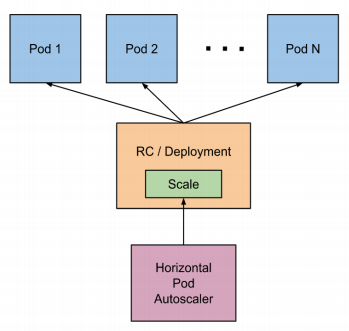

Pod自动扩容/缩容：HPA介绍

Horizontal Pod Autoscaler（HPA，Pod水平自动伸缩）：根据资源利用率或者自定义指 标自动调整Deployment的Pod副本数量，提供应用并发。HPA不适于无法缩放的对象，例 如DaemonSet。

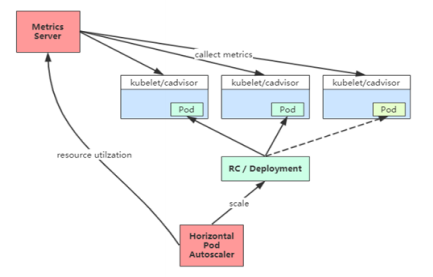

Pod自动扩容/缩容：HPA基本工作原理

Kubernetes 中的 Metrics Server 持续采集所有 Pod 副本的指标数据。HPA 控制器通过 Metrics Server 的 API（聚合 API）获取这些数据，基于用户定义的扩缩容规则进行计算，得到目标 Pod 副本 数量。当目标 Pod 副本数量与当前副本数量不同时，HPA 控制器就向 Pod 的Deployment控制器发起 scale 操作，调整 Pod 的副本数量，完成扩缩容操作。

Pod自动扩容/缩容：使用HPA前提条件

使用HPA，确保满足以下条件：

启用Kubernetes API聚合层

相应的API已注册：

• 对于资源指标（例如CPU、内存），将使用metrics.k8s.io API，一般由metrics-server提供。

• 对于自定义指标（例如QPS），将使用custom.metrics.k8s.io API，由相关适配器（Adapter）服务提供。

已知适配器列表：https://github.com/kubernetes/metrics/blob/master/IMPLEMENTATIONS.md#custom-metrics-api

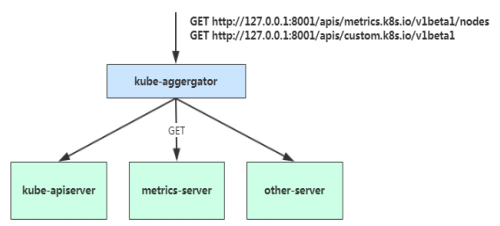

Kubernetes API聚合层：

在 Kubernetes 1.7 版本引入了聚合层，允许第三方应用程序通过将自己注册到 kube-apiserver上，仍然通过 API Server 的 HTTP URL 对新的 API 进行访问和 操作。为了实现这个机制，Kubernetes 在 kube-apiserver 服务中引入了一个 API 聚合层（API Aggregation Layer），用于将扩展 API 的访问请求转发到用 户服务的功能。

启用聚合层：

如果你使用kubeadm部署的，默认已开启。

如果 你使用二进制方式部署的话，需要在kubeAPIServer中添加启动参数，增加以下配置：

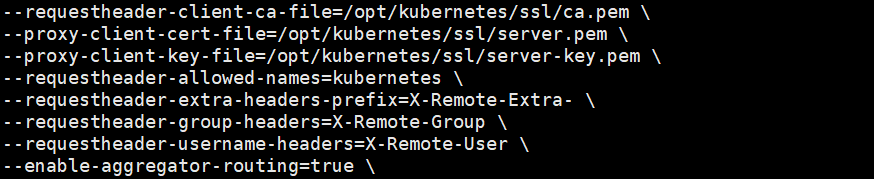

#vi /opt/kubernetes/cfg/kube-apiserver.conf
...
--requestheader-client-ca-file=/opt/kubernetes/ssl/ca.pem \
--proxy-client-cert-file=/opt/kubernetes/ssl/server.pem \
--proxy-client-key-file=/opt/kubernetes/ssl/server-key.pem \
--requestheader-allowed-names=kubernetes \
--requestheader-extra-headers-prefix=X-Remote-Extra- \
--requestheader-group-headers=X-Remote-Group \
--requestheader-username-headers=X-Remote-User \
--enable-aggregator-routing=true \
...

Pod自动扩容/缩容：基于资源指标

Metrics Server：是一个数据聚合器，从kubelet收集资源指标，并通 过Metrics API在Kubernetes apiserver暴露，以供HPA使用。

项目地址：https://github.com/kubernetes-sigs/metrics-server

Metrics Server部署：

wget https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml

#vi components.yaml
...
      containers:
      - args:
        - --cert-dir=/tmp
        - --secure-port=4443
        - --kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname
        - --kubelet-use-node-status-port
        - --kubelet-insecure-tls
        image: lizhenliang/metrics-server:v0.4.1
...

kubelet-insecure-tls：不验证kubelet提供的https证书

测试：

kubectl get apiservices |grep metrics
kubectl get --raw /apis/metrics.k8s.io/v1beta1/nodes
kubectl get --raw /apis/metrics.k8s.io/v1beta1/pods

也可以使用kubectl top访问Metrics API：

kubectl top node #查看Node资源消耗
kubectl top pod #查看Pod资源消耗

如果能正常显示资源消耗说明Metrics Server服务工作正常。

kubectl top ——>apiserver——>metrics-server——>kubelet(cadivosr)——>pod

1、部署应用

kubectl create deployment web --image=nginx --dry-run=client -o yaml > deployment.yaml
kubectl expose deployment web --port=80 --target-port=80 --dry-run=client -o yaml > service.yaml

注意：修改yaml，增加resources.requests.cpu

2、创建HPA

kubectl autoscale deployment web --min=2 --max=10 --cpu-percent=80

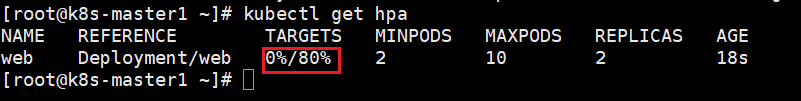

kubectl get hpa

说明：为名为web的deployment创建一个HPA对象，目标CPU使用率为80%，副本数量配置为2到10之间。

3、压测

yum install httpd-tools
ab -n 300000 -c 1000 http://10.0.0.236/index.html  # 总30w请求，并发1000

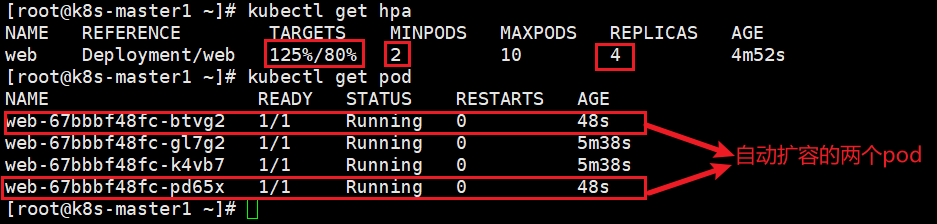

4、观察扩容状态

kubectl get hpa
kubectl get pod

Pod自动扩容/缩容：冷却周期

在弹性伸缩中，冷却周期是不能逃避的一个话题， 由于评估的度量标准是动态特性，副本的数量可能会不断波动， 造成丢失流量，所以不应该在任意时间扩容和缩容。

在 HPA 中，为缓解该问题，默认有一定控制：

• –horizontal-pod-autoscaler-downscale-delay ：当前操作完成后等待多次时间才能执行缩容操作，默认5分钟

• –horizontal-pod-autoscaler-upscale-delay ：当前操作完成后等待多长时间才能执行扩容操作，默认3分钟

可以通过调整kube-controller-manager组件启动参数调整。

Pod自动扩容/缩容：基于自定义指标

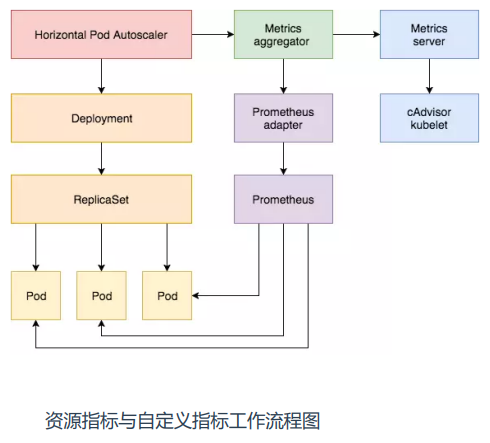

为满足更多的需求，HPA也支持自定义指标，例如QPS、5xx错误状态码等，实现自定义指标由autoscaling/v2版本提供，而 v2版本又分为beta1和beta2两个版本。

这两个版本的区别是 autoscaling/v1beta1支持了 ：

• Resource Metrics（资源指标）

• Custom Metrics（自定义指标）

而在 autoscaling/v2beta2的版本中额外增加了External Metrics（扩展指标）的支持。

对于自定义指标（例如QPS），将使用custom.metrics.k8s.io API，由相关适配器（Adapter）服务提供。

已知适配器列表：https://github.com/kubernetes/metrics/blob/master/IMPLEMENTATIONS.md#custom-metrics-api

假设我们有一个网站，想基于每秒接收到的HTTP请求对其Pod进行 自动缩放，实现HPA大概步骤：

1、部署Prometheus

2、对应用暴露指标，部署应用，并让Prometheus采集暴露的指标

3、部署Prometheus Adapter

4、为指定HPA配置Prometheus Adapter

5、创建HPA

6、压测、验证

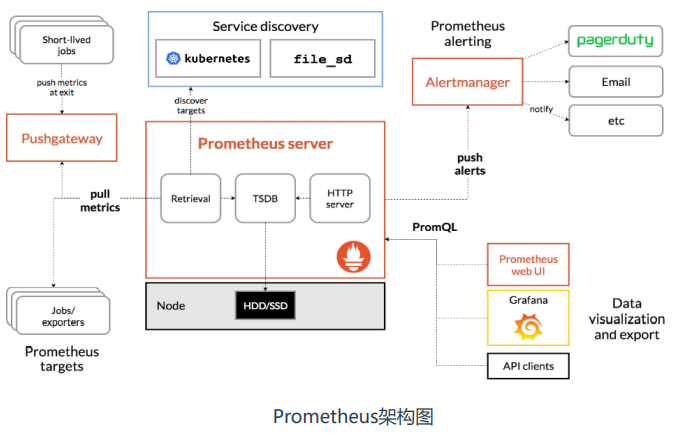

Prometheus（普罗米修斯）是一个开源的监控系统，在Kubernetes平台得到广泛应用。

1、部署Prometheus

prometheus.zip

kubectl apply -f .
prometheus-deployment.yaml # 部署Prometheus
prometheus-configmap.yaml # Prometheus配置文件，主要配置基于Kubernetes服务发现
prometheus-rules.yaml # Prometheus告警规则

访问地址：http://NodeIP:30090

2、对应用暴露指标，部署应用，并让Prometheus采集暴露的指标。

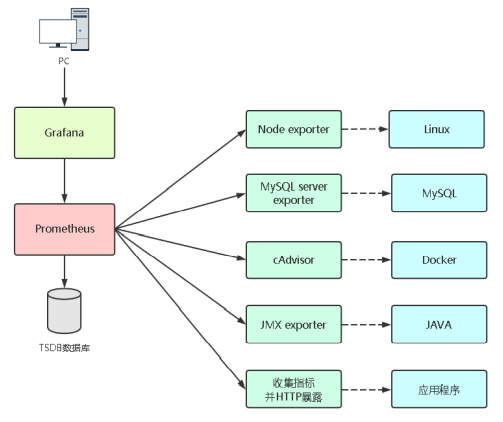

在做这步之前先了解下Prometheus如何监控应用的。

如果要想监控，前提是能获取被监控端指标数据，并且这个数据格式必须遵 循Prometheus数据模型，这样才能识别和采集，一般使用exporter提供监 控指标数据。但对于自己开发的项目，是需要自己实现类似于exporter的指 标采集程序。

exporter列表：https://prometheus.io/docs/instrumenting/exporters

先模拟自己开发一个网站，采用Python Flask Web框架，写两个页面：

• / 首页

• /metrics 指标

然后使用Dockefile制作成镜像并部署到Kubernetes平台。

metrics-app.zip

kubectl apply -f metrics-flask-app.yaml  #部署应用对外暴露指标并声明让prometheus采集

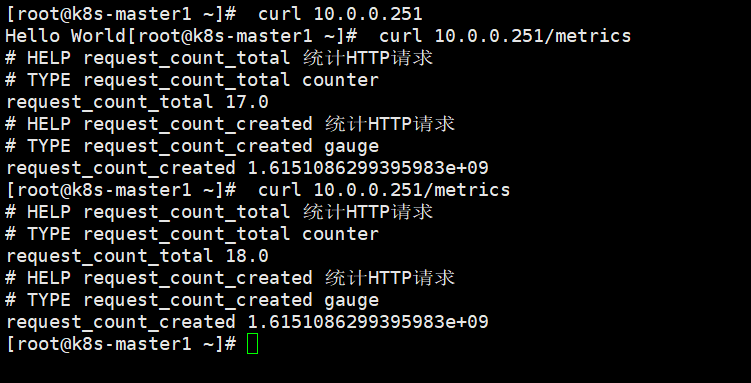

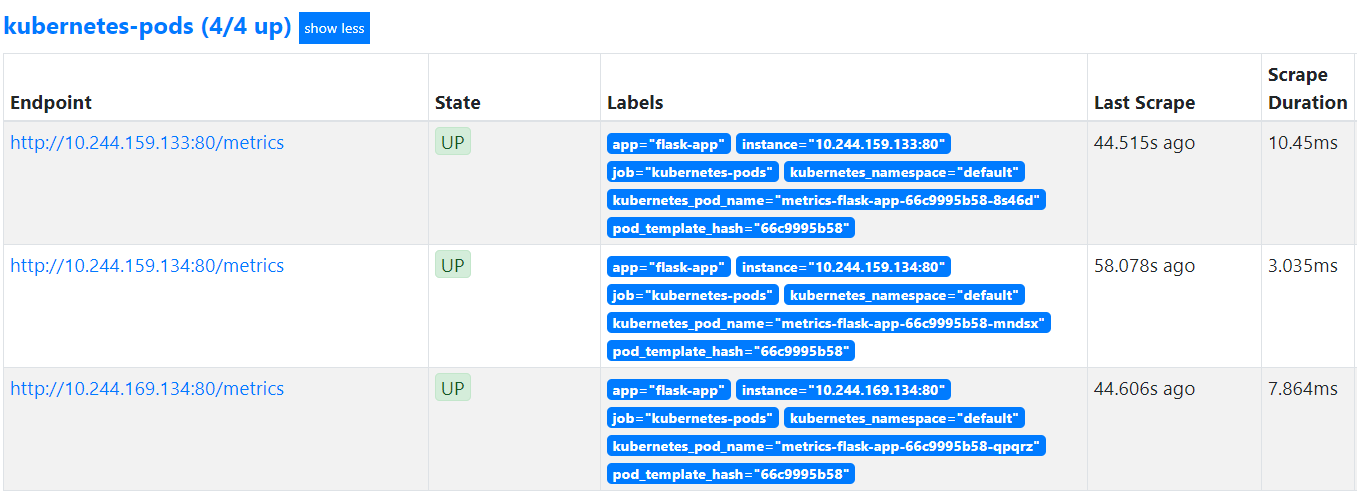

由于我们Prometheus配置了基于Kubernetes服务发现，会自动采集Pod暴露的指标：

3、部署Prometheus Adapter

kubectl apply -f prometheus-adapter.yaml

验证是否正常工作：

kubectl get apiservices |grep custom
kubectl get --raw "/apis/custom.metrics.k8s.io/v1beta1"

4、为指定HPA配置Prometheus Adapter

增加一段配置，增加完后删除adapter pod重建生效。

#vi prometheus-adapter.yaml
data:
  config.yaml: |
    rules:
    - seriesQuery: 'request_count_total{app="flask-app"}'
      resources:
        overrides:
          kubernetes_namespace: {resource: "namespace"}
          kubernetes_pod_name: {resource: "pod"}
      name:
        matches: "request_count_total"
        as: "qps"
      metricsQuery: 'sum(rate(<<.Series>>{<<.LabelMatchers>>}[2m])) by (<<.GroupBy>>)'
    - seriesQuery: '{__name__=~"^container_.*",container!="POD",namespace!="",pod!=""}'

配置描述：

• seriesQuery：Prometheus查询语句，查询应用系列指标。

• resources：Kubernetes资源标签映射到Prometheus标签。

• name：将Prometheus指标名称在自定义指标API中重命名， matches正则匹配，as指定新名称。

• metricsQuery：一个Go模板，对调用自定义指标API转换为 Prometheus查询语句。

Adapter向Prometheus查询语句最终是：

sum(rate(request_count_total{app=“flask-app”, kubernetes_namespace=“default”}[2m])) by (kubernetes_pod_name)

由于HTTP请求统计是累计的，对HPA自动缩放不是特别有用，因此将其转为速率指标。 这条语句意思是：查询每个Pod在2分钟内访问速率，即QPS（每秒查询率）

向自定义指标API访问：

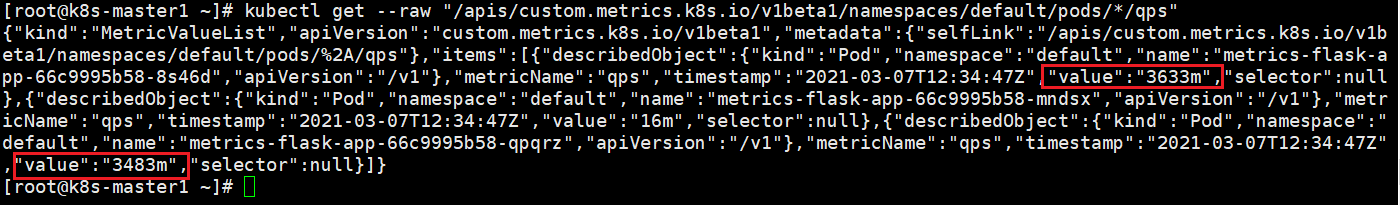

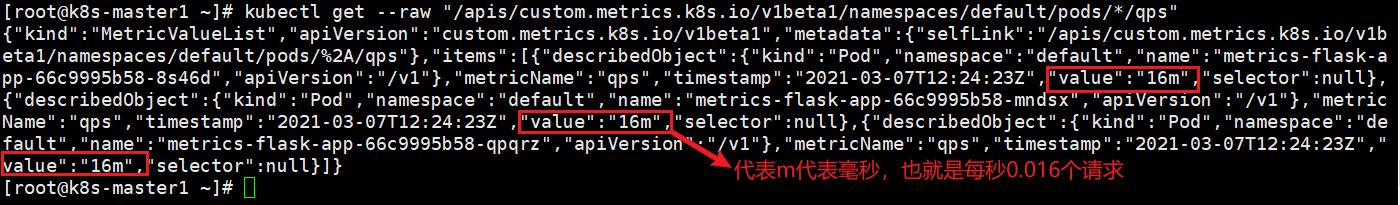

kubectl get --raw "/apis/custom.metrics.k8s.io/v1beta1/namespaces/default/pods/*/qps"

如果配置没问题，会返回JSON数据，注意里面的value字段，HPA控制器会拿这个值计算然后比对阈值。这个值单位是m，表示 毫秒，千分之一，例如值为500m是每秒0.5个请求，10000m是每秒10个请求（并发）。

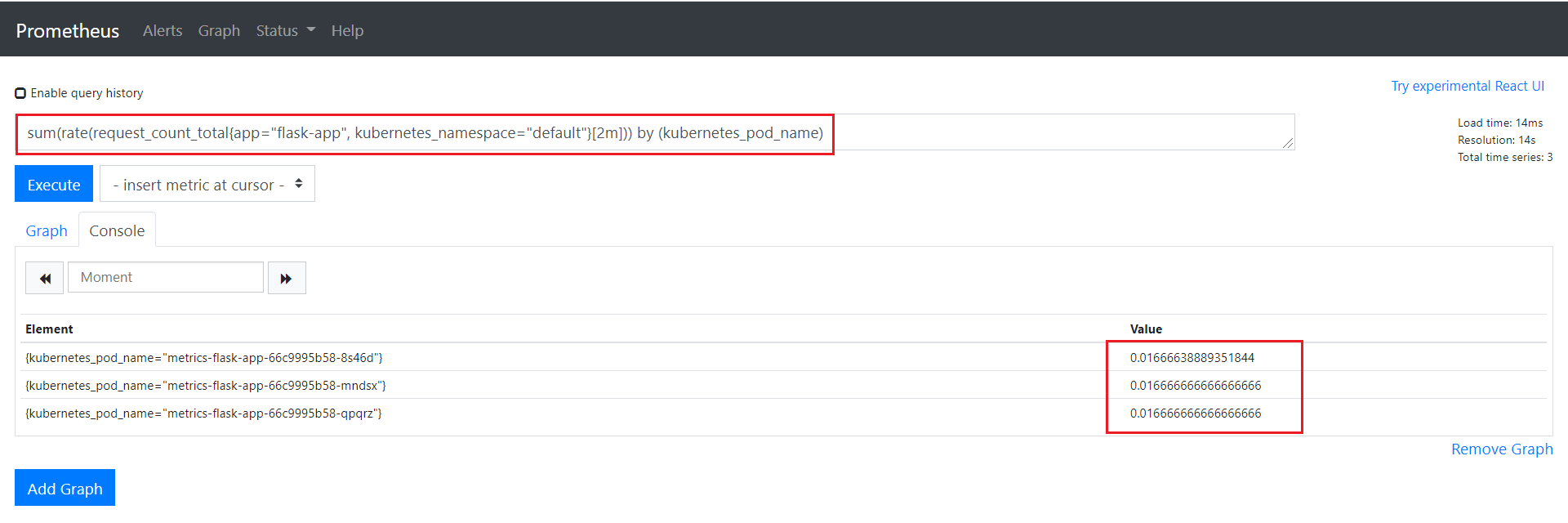

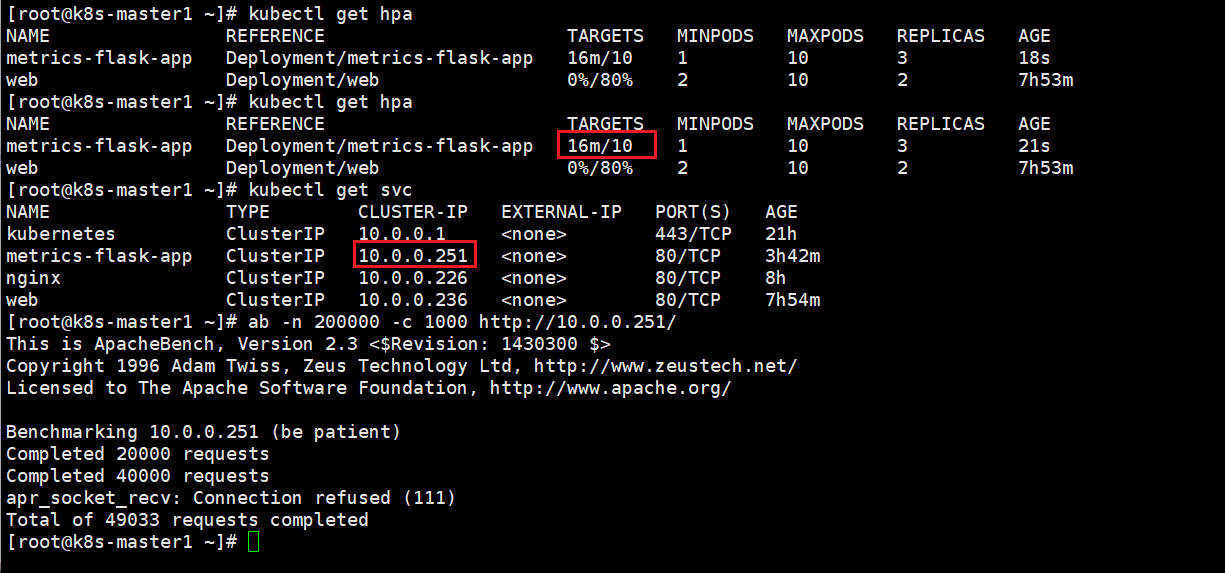

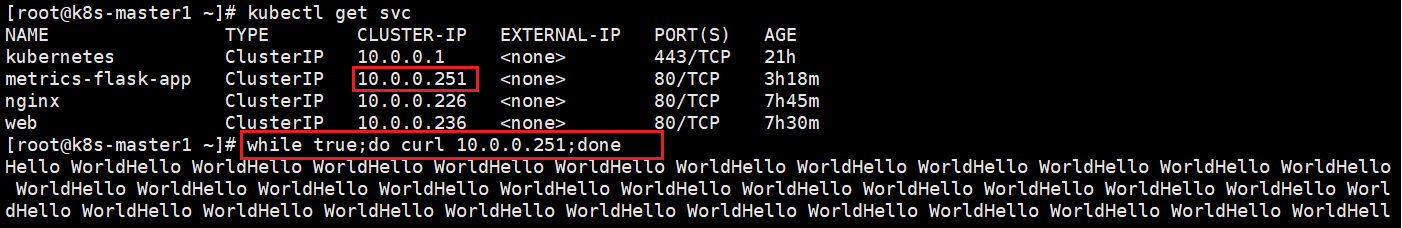

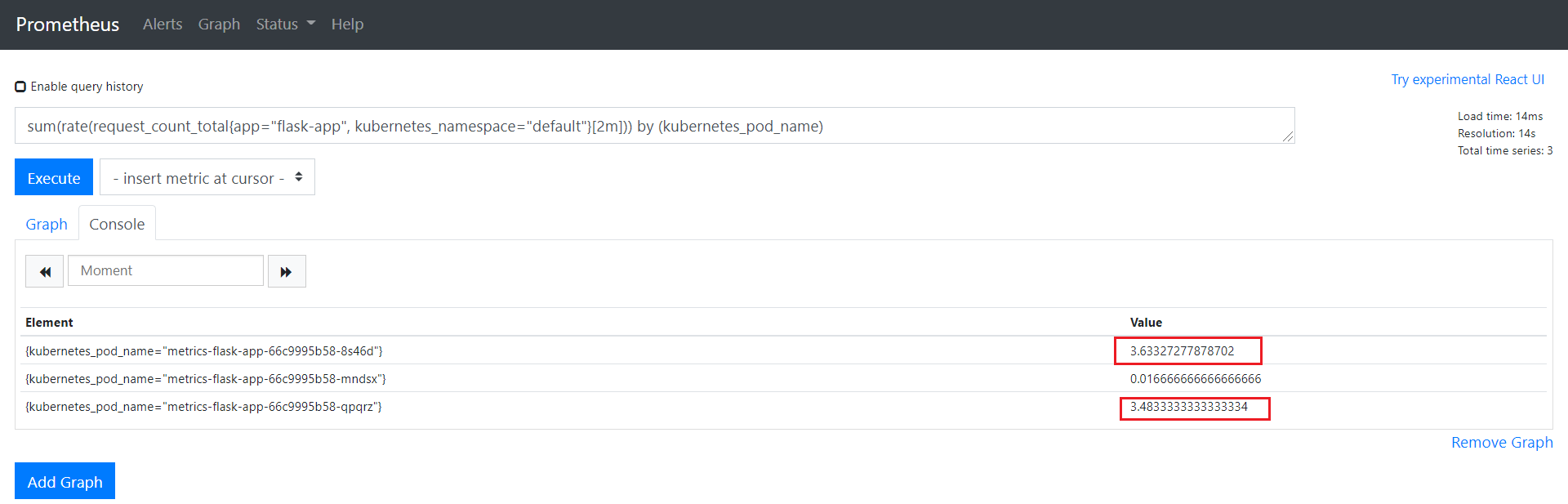

进一步模拟验证：

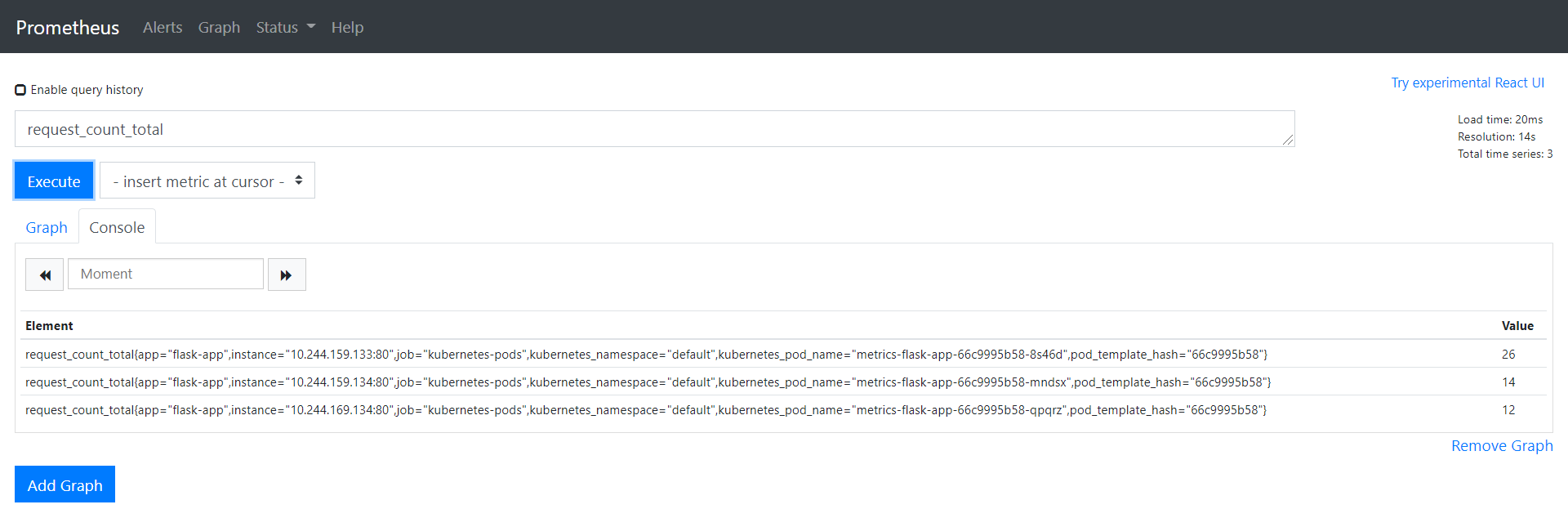

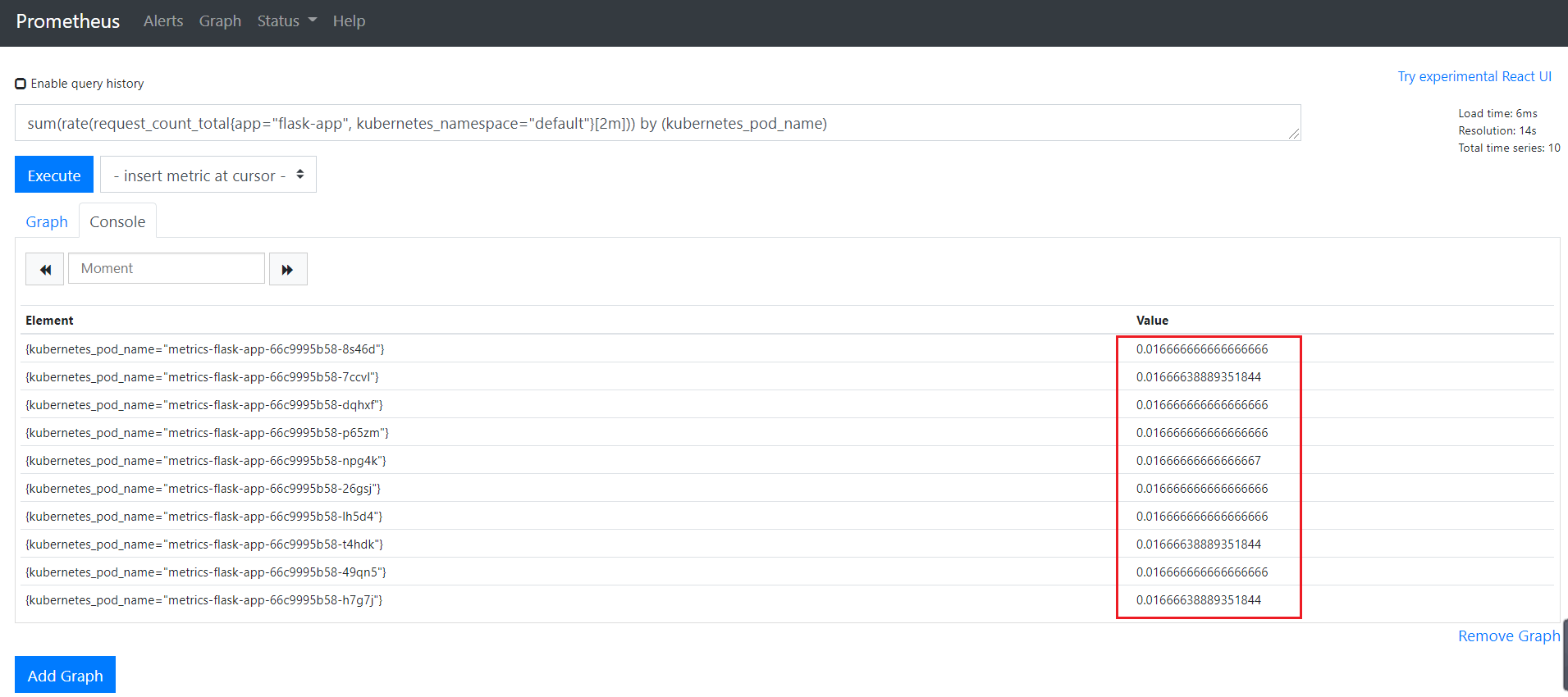

对比请求的数据：

5、创建HPA

#vi hpa-v2-qps.yaml

apiVersion: autoscaling/v2beta2
kind: HorizontalPodAutoscaler
metadata:
  name: metrics-flask-app
  namespace: default
spec:
  minReplicas: 1
  maxReplicas: 10
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: metrics-flask-app
  metrics:
  - type: Pods
    pods:
      metric:
        name: qps
      target:
        type: AverageValue
        averageValue: 10000m    # 所有Pod平均值为10000m触发扩容，即每秒10个请求

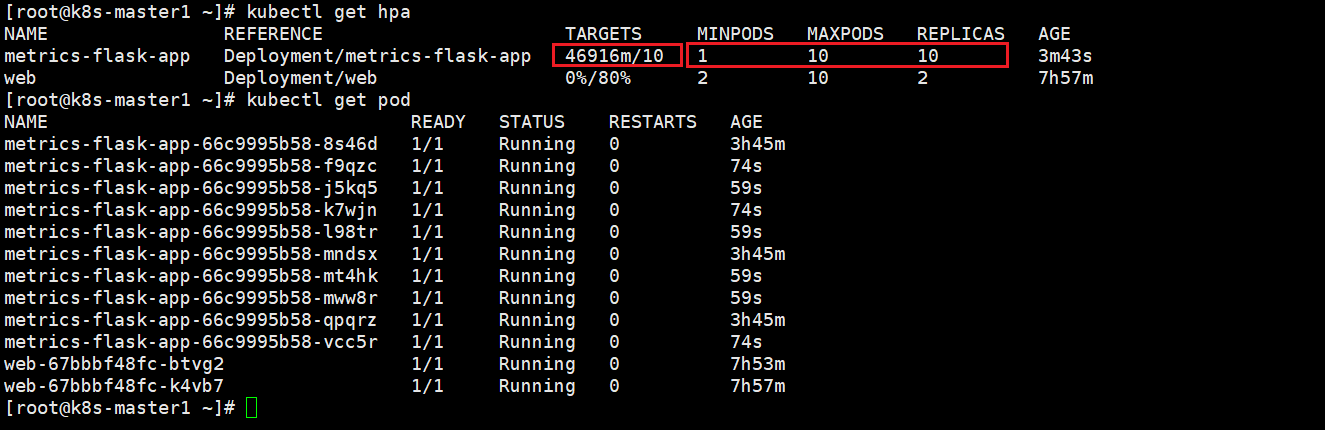

每秒超过10个请求进行扩容pod操作
